Werkstoff: C 45 N

nach DIN EN 10083-2

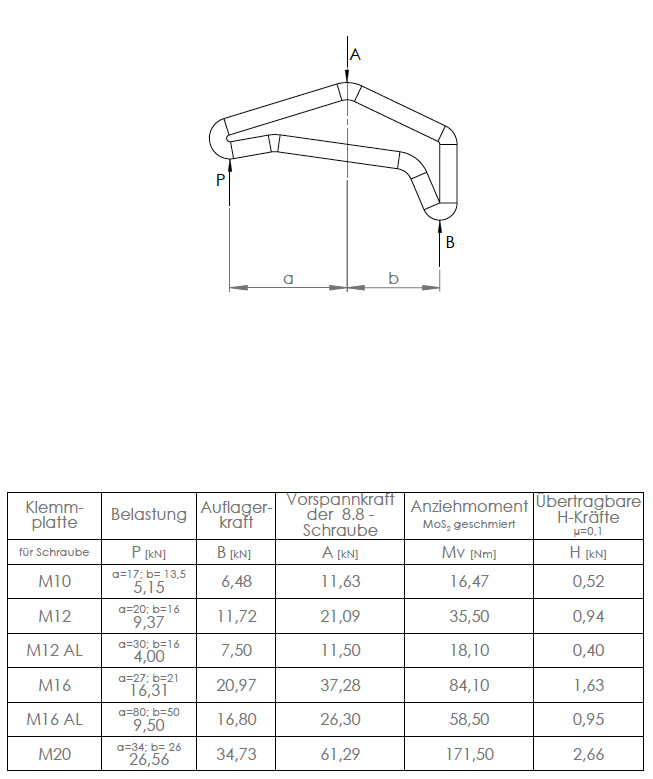

Klemmplatte

Belastung

Auflagerkraft

Vorspannkraft
der 8.8 Schraube

Anziehmoment
MoS2 geschmiert

Übertragbare
H-Kräfte
µ=0.1

für Schraube

P (kN)

B (kN)

A (kN)

Mv (kN)

H (kN)

M 10

a=17;b=13,5
5,15

6,48

11,63

16,47

0,52

M 12

a=20;b=16
9,37

11,72

21,09

35,50

0,94

M 12 AL a=30;b=16
4,00 7,50 11,50 18,10 0,40

M 16

a=27;b=21
16,31

20,97

37,28

84,10

1,63

M 16 AL a=80;b=56
9,5 16,80 26,30 58,50 0,95

M 20

a=34;b=26
26,56

34,73

61,29

171,50

2,66

Download (42 KB)

Zurück

Klemmplatte	Belastung	Auflagerkraft	Vorspannkraft der 8.8 Schraube	Anziehmoment MoS2 geschmiert	Übertragbare H-Kräfte µ=0.1
für Schraube	P (kN)	B (kN)	A (kN)	Mv (kN)	H (kN)
M 10	a=17;b=13,5 5,15	6,48	11,63	16,47	0,52
M 12	a=20;b=16 9,37	11,72	21,09	35,50	0,94
M 12 AL	a=30;b=16 4,00	7,50	11,50	18,10	0,40
M 16	a=27;b=21 16,31	20,97	37,28	84,10	1,63
M 16 AL	a=80;b=56 9,5	16,80	26,30	58,50	0,95
M 20	a=34;b=26 26,56	34,73	61,29	171,50	2,66
