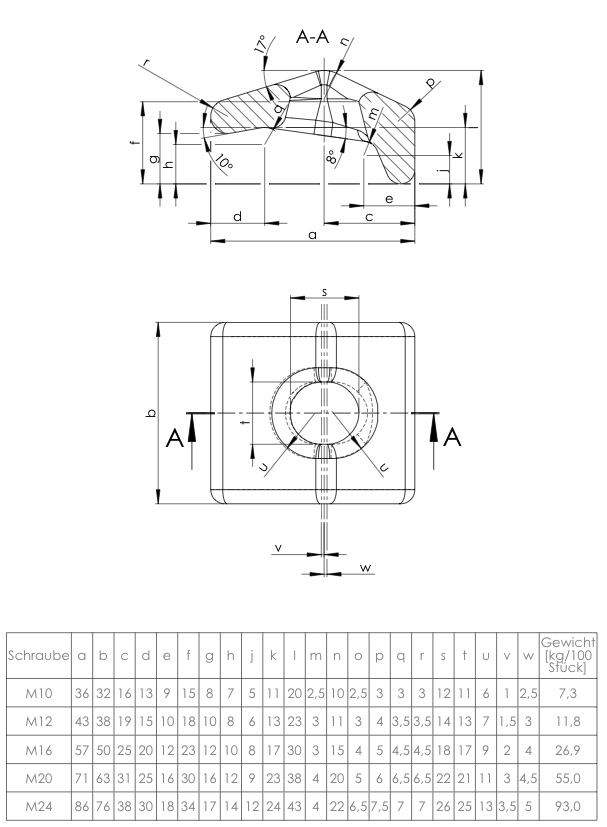

Maßtabellen für BEDA-Klemmplatten

Werkstoff: C45N

Schrauben -Ø	a	b	c	d	e	f	g	h	j	k	l	m	n	o	p	q	r	s	t	u	v	w	Gewicht (kg/100 St.)
M 10	36	32	16	13	9	15	8	7	5	11	20	2,5	10	2,5	3	3	3	12	11	6	1	2,5	7,3
M 12	43	38	19	15	10	18	10	8	6	13	23	3	11	3	4	3,5	3,5	14	13	7	1,5	3	11,8
M 12 AL	55	38	21	28	10	18	10	8	6	13	23	3	10	3	4	3,5	3,5	14	13	7	1,5	3	15
M 16	57	50	25	20	12	23	12	10	8	17	30	3	15	4	5	4,5	4,5	18	17	9	2	4	26,9
M 16 AL	82	50	31	41	12	23	12	10	8	17	30	3	15	4	5	4,5	4,5	18	17	9	2	4	48
M 20	71	63	31	25	16	30	16	12	9	23	38	4	20	5	6	6,5	6,5	22	21	11	3	4,5	55,0
